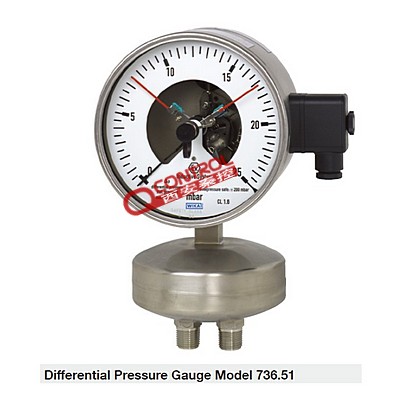

736.51.160WIKA差压表 带膜盒不锈钢差压表

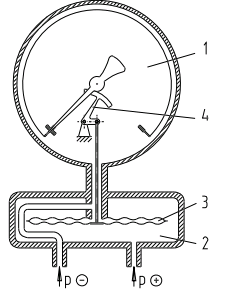

736.51.160差压表构造和工作原理
压力密封,显示壳体1带有压力密封测量腔2的膜盒测量元件
压力作用于膜盒3的内侧和外侧
+压力进入测量腔2,-压力作用膜盒3和显示壳体1
+和-一端的压力差作用于膜盒且产生位移
测量位移通过移动机芯4且显示出来


736.51.160差压表的应用
在有腐蚀性的环境中测量比较低的气体的差压.特别适合带有电接点或远传输出的结构.
针对透明的,干燥的和无油脂,无悬浮物的气体测量介质.
高压的测量介质腔也可是有腐蚀性的测量气质.

技术参数
表圆直径：160mm
精度等级：1.6
制造结构
高强承载能力
测量腔安全密封
零点调节,DT-GM 86 08 176
压力范围
0...2.5mbar至0...160mbar
可提供其它等值压力范围以及真空标度
工作压力及使用范围
静压：     满量程      动压：0.9×满量程
工作压力(静压)：200mbar
容许使用温度：      环境温度：-20~+60℃
介质温度：+60℃(硬焊)
防护等级:IP66(EN 60 529/IEC 529)标准

736.51.160差压表标准型制造结构
带压力接口的测量腔(与测量介质接触)
CrNi-不锈钢1.4571 ,2×G1/4B SW22(EN837-1/7.3)
 测量系统敏感元件(与测量介质接触)      CrNi-不锈钢1.4571
测量腔(与测量介质接触)：CrNi-不锈钢
传动机芯(与测量介质接触)：CrNi-不锈钢
表盘(与测量介质接触)： 铝,白底黑字刻度
指针(与测量介质接触)：可调指针,铝,黑色
零点调节(与测量介质接触)
在壳体周围通过调节装置,CrNi-不锈钢
壳体(与测量介质接触)：CrNi-不锈钢,带有卸压孔PUR
表玻璃(与测量介质接触)：多层安全表玻璃
密封(与测量介质接触)：PTFE(Teflon)和NBR

安装指导
按标记-低压和+高压
通过坚固测量管道固定,墙壁或管道仪表安装支架
(优化选型)或固定前带边或后带边(优化选型)

优化选择特殊型
其它的过程连接
-端可抗过压至200mbar
总过压(静压)>200mbar
精度等级1.0
墙壁或管道仪表安装支架
固定前带边或后带边(注意测量腔)
压力平衡阀与测量介质接触
电接点(塑料,铜合金)-与测量介质接触
远传输出(塑料,铜合金)-与测量介质接触
