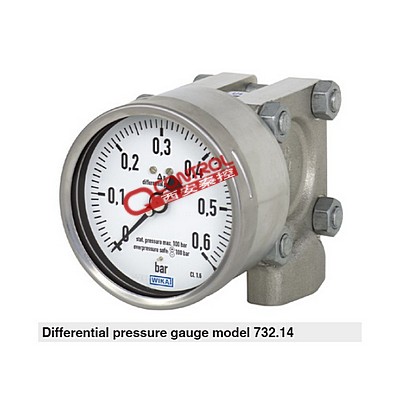

732.14.160 762.14.160WIKA差压表高抗过压性能

732.14.160 762.14.160差压表主要技术参数
制造结构
针对***大工作（静压）可选择PN40，100，250或400，很高的单面或双面的过压承载能力。防止过大的压力变化冲击进行充液减振。
表圆直径： 100mm
精度等级
型号732.14:1.6
型号762.16:25
压力范围
0...60mbar至0...250mbar(测量腔DN140)
0...0.4bar至0...40bar(测量腔DN80)
过压400bar时:0...0.4bar至0...40bar
可提供其它等值压力范围以及真空标度
工作压力及使用范围
静压:满量程
动压:0.9×满量程
过压保护和***大工作压力(静压)
单向,双向和交替***大40,100,250和400bar
容许使用温度
环境温度：-20~+60℃
介质温度：***高+100℃
温度性能
当测量系统温度非±20℃时有一点误差
***大显示误差 ±0.5%/10K针对表盘上刻度
防护等级:IP54(EN 60 529/IEC 529)标准
(充油型IP65)

标准型制造结构
测量法兰(与测量介质接触)
型号732.14:不锈钢1.4571
型号762.14:蒙乃尔2.4360
压力接口：2×G1/4B(EN837-1/7.3),径向,可选择轴向
测量系统敏感元件(与测量介质接触)
型号732.14:锈钢1.4571 /NiCrCo合金(Duratherm)
型号762.14:蒙乃尔2.4375
密封(与测量介质接触)：FPM/FKM
测量介质腔卸压(与测量介质接触)
型号732.14:锈钢1.4571
型号762.14:蒙乃尔2.4375
标准的当压力范围≤0.25bar
(当压力范围≥0.4bar优化选型)
测量腔：铬钢
传动机芯(与测量介质接触)：不锈钢
表盘(与测量介质接触)：铝,白底黑字刻度
指针(与测量介质接触)：可调指针,铝,黑色
零点调节(与测量介质接触)
通过可调指针(针对充液仪表或电接点仪表)
壳体/三棱前带边
不锈钢
表玻璃：多层安全表玻璃
测量腔充液：硅油

732.14.160 762.14.160差压表功能特性
差压测量范围：0 … 6 kPa
高工作压力（静压），过压安全保护高达4、10、25或40 MPa
液压缓冲保护，防止指针转动过快
与开关电接点和远传输送兼容
762.14型：蒙乃尔铜镍合金系列
优化选择特殊型
充液(型号733.14/763.14)
测量腔卸压(与测量介质接触)压力范围≥0.4bar
测量腔充特殊液体,例如氧用表(静压***大100bar)
组合的差压和工作压力显示.
与测量介质接触的部件材质:特殊材料
作用压力接口按DIN EN61 518
其它压力连接螺纹,例如:外螺纹2×G1/2B或2×1/2NPT
轴向压力接口或12点位置接口
介质温度≥100度
面板法兰安装
在墙壁或管道上安装
压力平衡阀
报警接点
变送器

主要应用
适用于有较高过载差压或工作压力（静压）的位置和侵蚀性环境
用于气体、液体、含固体颗粒的、粘稠的和侵蚀性介质
监测泵和控制泵
监测过滤器
密封罐内的液位测量
