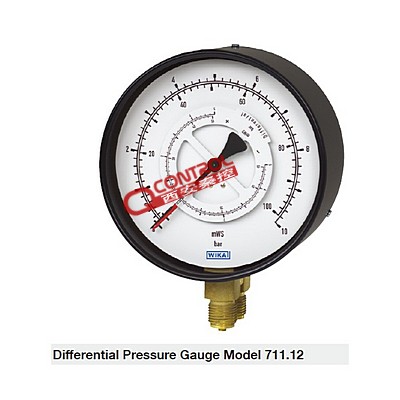

711.12.100 731.12.100WIKA差压表

711.12.100 731.12.100差压表描述
设计
两组独立的测量系统，平行接口
标准尺寸 (mm):100
准确度:1.6
量程
0 ... 0.06至0 ... 100 MPa
必须根据所施加的***大总压力选择相应的量程范围！在带有循环泵的采暖设备中，总压力在一般情况下等于液体静压与泵压力之和。为了方便读数，显示的差压值不应小于满量程的1/6。

压力限值
稳定性：满量程值
波动性：0.9 x满量程值
过压保护：1.3 x满量程值

允许温度
环境温度：-20 … +60℃
介质温度：711.12型：软焊接式***大为+60℃，硬焊接式***大为+100℃
731.12型：***大为+200℃
温度影响
当测量系统的温度在参考温度 (+20℃) 附近波动时，***大变化为量程的±0.4 %/10 K

防护等级:IP 33，符合EN 60529 / lEC 529标准

应用
测量差压或两个不同的相对压力
测量不粘滞和不结晶的介质且不腐蚀铜合金的气体和液体的介质
制造结构
两组互不相关的测量系统,平行垂直的压力接口

标准型结构
压力连接接口：
铜合金,带有2×外螺纹，G1/2B
SW22(EN837-1/7.3)
正向接口在后面,负向接口在前面 有+或-的标志
测量系统敏感元件
    ≤100bar:铜合金，C型弹簧管,锡焊
    ≥100bar:CrNi-不锈钢1.4571 螺旋式弹簧
传动机芯：
铜合金，锌白铜活动零件
表盘 :铝,白底黑字刻度
指针
1 正常指针：铝，黑色
1 刻度指针：铝，白色
                带有±50%的显示范围作为正向和负向差压显示
壳体 :钢 黑色
表玻璃 :工业用平面仪表玻璃
玻璃镶嵌环 :插装式环，钢，黑色

优化选择特殊型
其它的过程连接接口
壳体和镶嵌环CrNi-不锈钢
双刻度结构（双压力表）
测量系统CrNi-不锈钢1.4571(型号731.12)
表圆直径100mm:充液(型号713.12)
表圆直径100mm:测量系统,壳体,镶嵌环CrNi-不锈钢和充液(733.02)
减法式传动机芯(一指针针对差压显示),压力接口反装: +接前面,-接后面,铜墙铁壁合金或CrNi-不锈钢
介质温度***高+200℃(只适用于当测量系统CrNi-不锈钢且不充液情况)
固定前带边或后带边
电接点，***的减法式传动机芯
