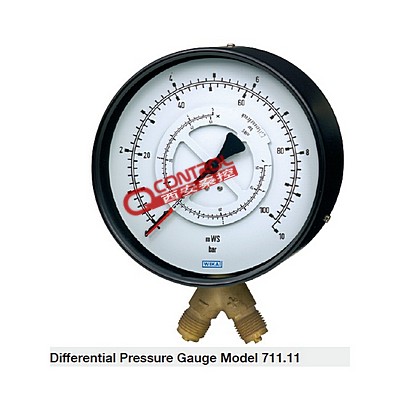

WIKA711.11.100差压表带波登管和叉形接头

711.11.100差压表主要性能参数
制造结构
两组互不相关的测量系统,叉形接头60度
表圆直径 ：100,160mm
精度等级(EN837-1/6) ：1.6
压力范围
0...0.6bar至0...60bar
客户要求的压力显示范围选择总的***大相对压力值。
带有循环泵工作的制暖设备的***大相对压力值一般情况下等于液体压力加上泵的压力。
为了读数方便，规定差压值不能低于1/6满量程。

工作压力及使用范围
静压：3/4×满量程
动压：2/3×满量程
瞬压：    满量程
容许使用温度：
环境温度：-20~+60℃
介质温度：***高+60℃
温度性能：
当测量系统温度非参考温度+20℃时:
温度升高时约为+0.4%/10K
温度降低时约为-0.4%/10K
(针对表盘上的刻度值)
防护等级: IP33(EN 60 529/IEC 529)标准

标准型结构
压力连接接口：
带有2×外螺纹，G1/2B，有+或-的标志
测量系统敏感元件
铜合金，C型
传动机芯：
铜合金，锌白铜活动零件
表盘
铝,白底黑字刻度
第二刻度mWS,内圈，黑色
指针
1 正常指针：铝，黑色
1 刻度指针：铝，白色
带有±50%的显示范围
作为正向或负向差压显示
壳体 :钢 黑色
表玻璃 :工业用平面仪表玻璃
玻璃镶嵌环 :插装式环，钢，黑色

优化选择特殊型
其它的过程连接接口
双刻度结构（双压力表）
固定前带边或后带边
电接点，***的减法式传动机芯

711.11.100差压表的应用
测量差压或两个不同的相对压力
测量不粘滞和不结晶的介质且不腐蚀铜合金的气体和液体的介质
制暖,空调和通风技术

功能特性
带有可调节的差压表盘
经济的和可靠的
压力范围:0...0.6bar
