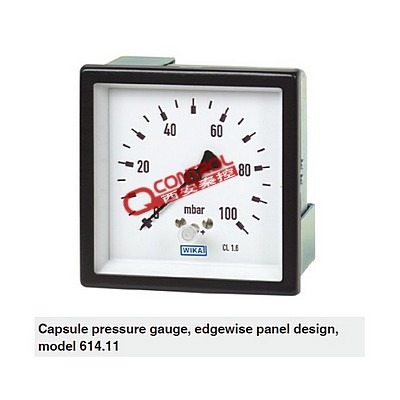

WIKA634.11 614.11 方形压力表 膜盒压力表

614.11 634.11WIKA方形压力表应用:
适用于安装在操作台上使用，用于测量干燥的和无腐蚀性的气体介质。

标准型结构
压力连接接口尺寸：
材质:铜合金
外螺纹
轴向(EN873-3/7.3)
72×72mm和96×96mm: G1/4B  SW14
144×144mm:         G1/2BSW22
144×72mm:           G1/2B SW17
测量系统敏感元件
材质:铜合金
传动机芯：
零点可调节
表盘：白色铝,白底黑字刻度
表外径72×72mm和96×96mm时带有指针阻止柱
指针：白色铝,黑色
壳体(DIN43 700)
72×72mm,96×96mm和144×144mm:钢,镀锌
144×72mm:钢,黑色
表玻璃
144×72mm:工业用的平面玻璃
72×72,96×96和144×144mm:有机玻璃
前部边框(DIN43 718)
钢,黑色窄边的,可拆卸

优化选择特殊型
其他的过程连接接口
测量系统CrNi-不锈钢和密封材料FPM/FKM,0...10mbar,96×96mm除外(型号634.11)
抗过压性能或超低压保护:
压力范围≤25mbar:3×满量程
压力范围≥25mbar:10×满量程
前边框,宽的

特殊制造结构
带有电接点的方型制造结构
144×72mm,***多2个接点
压力范围0...40至0...600mbar
带有膜盒柱,气缸式测量腔空装在表壳体下部
测量系统铜合金(型号614.11)
或CrNi-不锈钢(型号634.11)

634.11 614.11 WIKA方形压力表主要参数
制造结构DIN 43 700
表外形尺寸
72×72,96×96,144×144和144×72mm
测量精度(EN837-3/6)： 1.6
压力范围：
表外径72×72mm:0…25 至0…600mbar
表外径96×96mm:0…10 至0…600mbar
表外径144×144mm:0…6 至0…600mbar
表外径144×72mm:0…2.5 至0…400mbar
可提供其他压力范围以及真空标度。
工作压力及使用范围
静压：       满量程
动压：  0.9×满量程
容许使用温度：
环境温度：-20~+60℃
介质温度：***高+100℃
温度性能：
当测量系统温度非参考温度+20℃时:
温度升高时约为+0.4%/10K
温度降低时约为-0.4%/10K
 (针对表盘上的刻度值)
