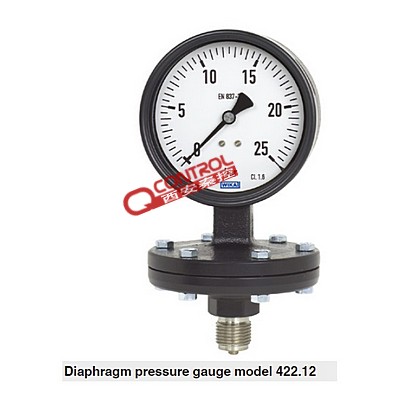

德国WIKA膜片式压力表 422.12.160

422.12膜片压力表性能参数
制造结构根据EN 837-3标准
表圆直径：160mm
精度等级(EN837/3/6)：1.6
量程范围(EN837/3/5)
0...16mbar至0...250mbar(型号432.56法兰直径160mm)
可其它相等的压力或真空单位

工作压力和使用范围
静压：     满量程
动压：0.9×满量程
过压保护
≤0.4bar:5×满量程
>0.4bar:3×满量程,40BAR

容许使用温度：
环境温度：-20~+60℃
介质温度：+100℃
温度性能：
当测量系统温度非参考温度+20℃时:
温度升高时约为+0.8%/10K
温度降低时约为-0.8%/10K
(针对表盘上的刻度值)

防护等级: IP54(EN 60 529/IEC 529)标准

标准型结构
压力接口(接液部分)：
压力接头与下部测量法兰合为一体
材质:碳钢,
螺纹接口EN837-3/7.3标准,G1/2B,SW27
测量系统敏感元件
≤ 2.5bar:不锈钢1.4571
≥2.5bar:不锈钢1.4568
膜片密封环(接液部分)：NBR
传动机芯：铜合金
表盘：铝,白底黑字刻度
指针：可调的黑色铝指针
壳体和膜片上腔体
整体的灰铸铁膜片上腔体
表玻璃
仪表玻璃
 镶嵌环
卡口环,CrNi-不锈钢

优化选择特殊型
其它螺纹形式的过程连接
充液(型号4×3.12)
接液材质不锈钢(型号432.12)
10倍的过压保护,40bar
真空保护
更多的优化选项
过程连接从DN15到DN80,符合DIN或ASME标准(优先选择DN25,DN50或DN1",DN2")
膜片和接液部喷涂或覆盖特殊材料,如:PTFE涂层(型号452.12),哈氏B合金,哈氏C合金,蒙乃尔,镍,钽,钛
压力>2.5bar:Duratherm
