德国WIKA耐震压力表  参数说明尺寸图

技术联系人：李工
233.30.63. 233.30.100.  233.30.160
波登管压力表，不锈钢 适用于过程工业，安全型，NS 63，100和160 型号 232.30，233.30
功能特性
■ 根据要求和按EN 837-1检验标准带有安全隔爆层高强的承载及变负载的能力和抗冲击耐久性
整体全不锈钢量程范围：0 ... 0.06至0 ... 160MPa
设计
EN 837-1
表圆直径 mm
63, 100, 160
准确度等级
NS 63: 1.6
NS 100, 160: 1.0
刻度范围
NS 63: 0 ... 0.1 至 0 ... 100 MPa
NS 100: 0 ... 0.06 至 0 ... 100 MPa
NS 160: 0 ... 0.06 至 0 ... 160 MPa

应用
■ 提高了人身保护的安全性能
较强动态的压力荷载和振动时壳体充液（型号233.30）
用于测量腐蚀性的，不粘滞和不结晶的气体和液态介质的压
力，也适用于腐蚀性环境
石油天然气工业、化工和石化工业、电力工程、水和废水技术

过程连接
不锈钢 316L (NS 63: 1.4571)
径向或轴向偏心安装
NS 63: G ¼ B (外螺纹), SW 14
NS 100, 160: G ½ B (外螺纹), SW 22
压力元件
不锈钢 316L
C型或螺旋型
传动机芯
不锈钢
表盘
铝，白底，黑色印字
NS 63 带指针止位销
指针
铝，黑色
表壳
不锈钢，外壳带有安全隔爆层和安全泄压后盖，当量程
范围≤ 0 ... 1.6 MPa时（径向）为内部压力平衡通气和再
密封用。
*** ***：①⑤③③⑨①⑨⑨⑥⑦⑦
物流配送：
1,物流配送：产品1-2天即可发货，常规件发快递，国内包邮，一般3-5天时效；期货按照实际货期咨询商务！
2、付款方式：支持电汇等多种付款方式，具体方式可面议；
3、发票制度：可开增票、普票及收据
我们诚心为您保证
以信誉品质为先是成立之初所确立的宗旨，在***的严格要求和员工们不折不扣地贯彻执行下发展延续至今。我们郑重承诺“假一罚十”。
产品质保一年，一年内因产品质量问题免费更新产品不收取任何费用.

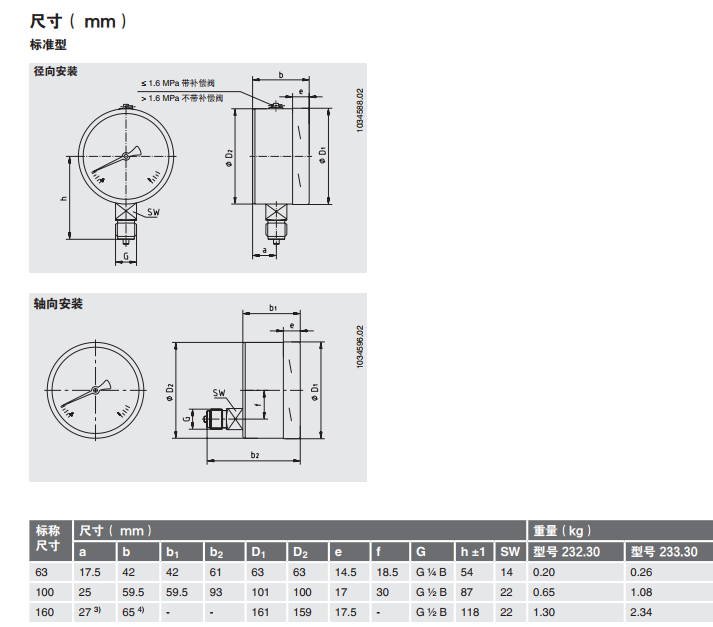

233.30.63. 233.30.100.  233.30.160外形尺寸图：
