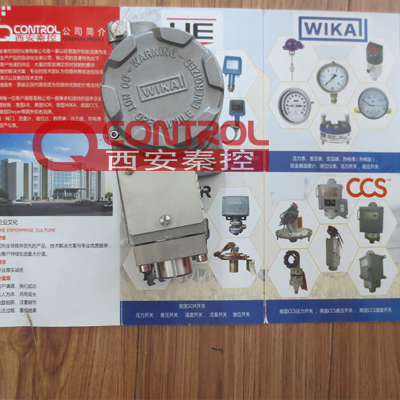

CELLA压力控制器PCA2PA-80/400bar
来源:www.wikayb.com2020-04-22
商家：
联系电话：029-89390083 86696828
传真：029-86696828
在线客服：
在线业务 在线业务 在线业务

CELLA压力开关PCA2PA CELLA防爆压力控制器 液体压力开关
PCA2PA-40/250bar只能测液体，不能测气体 （wika压力开关）
PCA2PA-80/400bar只能测液体，不能测气体 （wika压力开关）
PCA2VA-1/0.2bar真空开关防爆 （wika压力开关）
CELLA压力开关的设置点调节
开关点可以由客户或工厂在设定值范围内设定。在现场的开关点设置可使用调整螺钉，调整螺钉由铅封盖板覆盖。
设置点重复精度：≤1 %量程
订货时请指定:
设置点，每个接点的开关方向，如：设置点0.5MPa，升压
拧开盖板后，可以使用调整螺钉。设置点可在整个设置范围内选择。
为了实现*效用，我们建议开关点在25 % 至 75 %设置点范围内选择。
示例：
设置点范围：0.16…1MPa带一个开关接点
重复精度：1MPa 的1 % =10 kPa
死区=20kPa(见设置点范围表)
升压：调节设置点范围在0.2 ... 1MPa之间
降压：调节设置点范围在0.16…0.96MPa之间
PCA压力开关防爆类型
■ Ex d I Ma（矿业），***不锈钢开关表壳
■ Ex d IIC T6/T4 1) Ga/Gb (气体)
■ Ex ta/tb IIIC T85/T135 1) Da/Db (粉尘)
PCA压力开关的过程连接
不锈钢，径向安装
■ ¼ NPT 内螺纹（标准型）
■ ½ NPT, G ½ A, G ¼ A 外螺纹（经转接头）
■ ½ NPT, G ¼ 内螺纹（经转接头）
■ M20 x 1.5 内螺纹（经转接头）
PCA压力开关的电气连接
■ ½ NPT 内螺纹（标准型）
■ ¾ NPT 内螺纹
■ M20 x 1.5 内螺纹
■ 无铠装格兰头, Ex d，镀镍黄铜
■ 无铠装格兰头, Ex d，不锈钢（AISI 304）
■ 铠装格兰头, Ex d，镀镍黄铜
■ 铠装格兰头, Ex d， 不锈钢（AISI 304）
PCA防爆压力开关的功能特性
无需电源供电
同尺寸的坚固的铝合金或不锈钢密封外壳，防护等级高达IP 66，符合NEMA 4X标准
设置范围：从20…120 kPa 至 20…100 MPa，可设真空量程
设定点可重复性≤1%量程
1个设定点，SPDT或DPDT，开关容量高达15 A / AC 250 V
