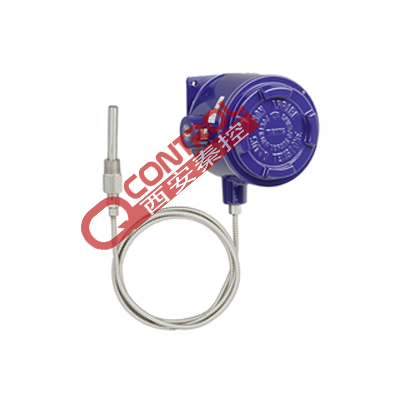

TAGUN德国威卡意大利CELLA防爆温度开关

设置点调节

开关点可以由客户或工厂指定。在现场的开关点设置

可使用调整螺丝，螺丝与开关固定防止丢失。

开关点重复精度：≤0.5 %量程

开关点间距

对于带2个SPDT的型号，开关点间距必须大于5 %设

定点范围

请指定

开关点，每个接点的开关方向，如：开关点1: 30 °C，降温；开关点2: 60 °C，升温

带两个微型开关，开关点可独立设置；为了实现*效用，我们建议开关点在25 % 至 75 %设置

点范围内选择。

示例:

设置点范围：0…10°C带一个开关接点

重复精度：100 °C 的0.5 %=0.5 °C

死区：4.5 °C (见设置点范围表)

2x可重复精度+死区=2 x 0.5 °C + 4.5 °C = 5.5 °C升温：调节设置点范围在5.5 ... 100 °C之间

降温：调节设置点范围在0 ... 94.5 °C之间

针对带毛细远程安装的可调插入长度Y

基于螺旋铠装的柔性，插入长度Y可在与卡套接头安装的同

时进行调节。计算公式如下所示；

*小插入长度Ymin=见上表

*插入长度Ymax=毛细长度(K) x 150

示例：

毛细长度K: 2 m

设置点范围：0 ... 100 °C

杆径∅ D: 12 mm

*小插入长度Ymin = 145 mm

*插入长度Ymax = 2 x 150 mm = 300 mm

可调插入长度Y = 145 ... 300 mm

毛细长度相应减少。

毛细长度*减少为：

K¯= Ymax - Ymin = 300 - 145 = 155 mm

*小毛细长度

Kmin = K - K¯ = 2,000 – 155 = 1,845 mm

因为可调长度Y范围在145 ... 300 mm之间，

相应毛细长度K在2.0 ... 1,845 m之间。

安装

■ 直接式（***直接安装）

■ 墙式安装（***带毛细的远程安装）

- 标准型：304不锈钢安装夹具

- 可选：安装支架用于2英寸管道安装
