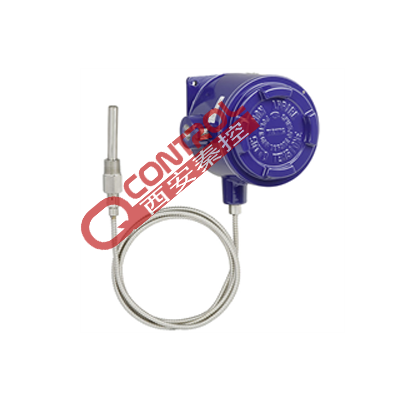

【WIKA/cella开关】TAGBDG-0/250℃毛细管防爆温度开关
来源:www.wikayb.com2020-04-29
商家：
联系电话：029-89390083 86696828
传真：029-86696828
在线客服：
在线业务 在线业务 在线业务

Ex ia IIC T6/T4 1) Ga (气体)
Ex ia IIIC T85/T135 1) Da (粉尘)
TAGDN-K 4m-0/100℃ WIKA温度开关铠装毛细管温度开关
防爆：Eex-d IIC T6(根据 CELENEC EN50018)
证书编号:CES|03ATEX018
外壳:铝,环氧树脂涂层,开关外壳盖用螺栓紧固,通过旋转保险措施,使得壳体盖不能随便被打开
防护等级:P65(EN60529/EC529)
测量原理:气体膨胀式温度系统(SAMA精度ⅢB)
测量范围:30…+70到0….600°c(参看下页第3项)
允许环境温度:-20.+60°C
远传毛细管:CrN不锈钢,带有CrN不锈钢的保护管
探杆：12mm,CrN-不锈钢
电气接口：
输出电缆    1/2NPT内螺纹(优化选项参看下页第5项)
电缆接线    通过内部夹紧导线板
安全引线    1个内接线柱和1个外接线柱
            ***大接地电缆截面积4mm2
温度开关接点
■ 1个或2个SPDT（单刀双掷）
■ 1个DPDT（双刀双掷）

开关触点:1个或2个微动开关SPDT,带固定的或可调的开关滞后(参看下页第1.1项)
DPDT的作用通过2个微动开关SPDT在0.2%的温度范围终值时脱开

电气连接
■ ½ NPT 内螺纹（标准型）
■ ¾ NPT, M 20 x 1.5, G ½, G ¾ 内螺纹
■ 无铠装格兰头,镀镍黄铜
■ 无铠装格兰头, 304不锈钢
■ 铠装格兰头,镀镍黄铜
■ 铠装格兰头，304不锈钢
■ MIL接头，7针，DTL 5015

过程连接
不锈钢卡套接头，可在毛细和杆上滑动
■ ½ NPT 外螺纹（标准型）
■ ¾ NPT, 外螺纹
■ G ½ A, 外螺纹
■ G ¾ A, 外螺纹
