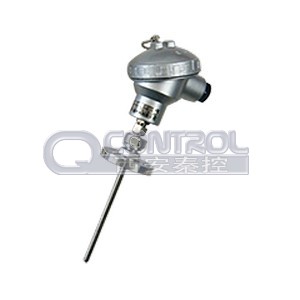

WRCK-431铠装热电偶
工作原理
铠装热电偶的工作原理是由两种不同成份的导体两端经焊接,形成回路,直接测温端叫测量端,接线端叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长,热电动势的大小只和铠装热电偶导体材质以及两端温差有关,和热电极的长度,直径无关。铠装热电偶的结构是由导体,绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成,铠装热电偶产品主要由接线盒,接线端子和铠装热电偶组成基本结构,并配以各种安装固定装置组成。
主要技术指标
测温范围和准确度
类 别 |
代号 |
分度号 |
套管外径mm |
常用温度℃ |
***高使用温度℃ |
允许偏差△t |
|
测量范围℃ |
允差值 |
||||||
铜-铜镍 |
WRCK |
T |
≥Φ3 |
350 |
400 |
<-200 |
未作规定 |
-40~350 |
±0.75%t |
注:1)t为被测温度的***值。
铠装热电偶热响应时间
在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%,所需要的时间称为热响应时间,用T0.5表示。
