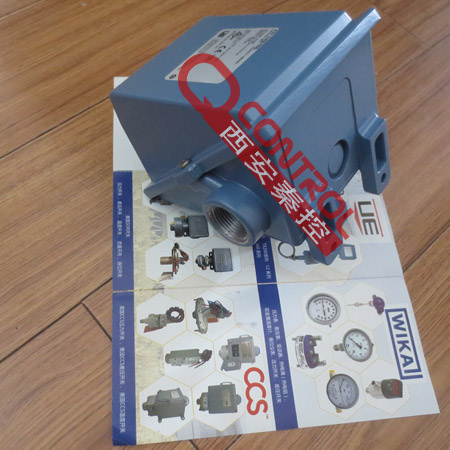

美国UE双点压力开关P/N:H402-553 现场可调 UE

美国UE压力开关P/N:J400-553 美国UE双点压力开关P/N:J402-553  美国UE三点压力开关P/N:J402-553

美国UE压力开关P/N:H400-553 美国UE双点压力开关P/N:H402-553  美国UE三点压力开关P/N:H402-553

UE开关调试方法  

1. 将万用表接到输出导线上；  

2. 旋下控制器顶上的螺钉；  

3. 将正负压差加至0.15MPa，此值可从标准压力计中读出；  

4. 松开紧定螺钉；  

5. 用一字扳手，顺时针旋动设定值调节螺内六角槽，使设定值有小变大，直至开关触点在0.15MPa处切换；  

6. 调节校验台压力在0.6MPa上下来回变化，检验压力下降时是否是0.15Mpa，此值即为要设定的下切换值。其对应的上切换值在0.16-0.17MPa之间；

7. 旋紧紧定螺钉。  

8. 调试完毕

型号及参数

型号       可调整设定范围                                             zui大压力                  耐压**          分度值

Model Adjustable Set Point Range                       Over Range               Proof        Dial Divisions

                psi                              bar                 psi                             bar               psi    bar     psi

Teflon® diaphragm and Viton O-Ring with 316 stainless steel 1/4” NPT (female) pressure connection and cap

550  30 ”Hg Vac to 0 psi     -1 to 0          0.1 to 0.6 ”Hg    3,4 to 20,3 mbar    225  15,5    0.5 ”Hg

552  30 ”Hg Vac to 20 psi   -1 to 1,4       0.2 to 1 ”Hg       6,8 to 33,9 mbar    225  15,5   1 ”Hg & 0.5 psi

553  0 to 20                            0 to 1,4       0.05 to 0.3         3,4 to 20,7 mbar    225  15,5    0.5

554  0 to 30                            0 to 2,1       0.1 to 0.4           6,9 to 27,6 mbar    225  15,5    0.5

555  0 to 100                         0 to 6,9        0.25 to 0.75      17,2 to 51,7 mbar  225  15,5    2

UE压力开关的技术参数

储存温度 -54～71℃

环境温度 -40～71℃ 环境温度每变化28℃，设定点典型的漂移不超过1%

设定点重复性 温度开关：可调范围内±1%;

       压力开关126-376型，520-535型：可调范围内±1%;

       440-559型：可调范围内±0.5%

       610-614型: 可调范围内±1.5%

耐冲击 经15G，10毫秒周期试验. 可重现设定点

抗振动 经2.5G，5～500HZ振动试验，可重现设定点

外壳 压铸铝合金，带环氧树脂涂层.垫圈密封.卡紧螺丝

外壳防护等级 加选项M900可符合NEMA4X.IP65要求(防水型电气接口)

开关输出 一个.两个或三个单刀双掷（SPDT）输出.可在全范围内分别设定.531-534型为50%;520、525、535型为30%；开关可接成"常开型"或"常闭型"

电额定值 15安培. 125/250/480伏交流

重量 约重3-7.5磅

电气连接  3个7/8”直径的冲孔

压力连接口  1/4"NPTF；S126B-S164B型.520-535型;1/2"NPTF
