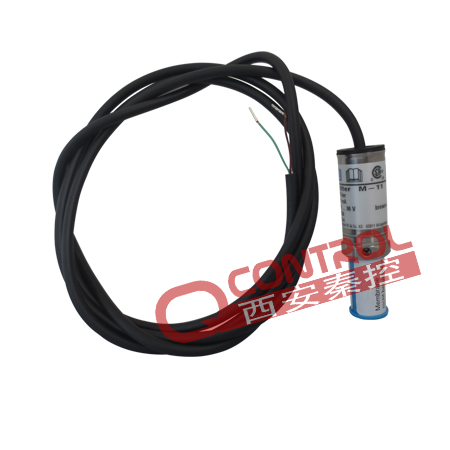

威卡M-11隔膜压力变送器
来源:www.wikayb.com2020-07-21
商家：
联系电话：029-89390083 86696828
传真：029-86696828
在线客服：
在线业务 在线业务 在线业务

M-11-德国wika微型压力变送器  威卡M-11
输出信号
信号类型 信号
电流（2 线式） 4 ... 20 mA
电压（3线式） DC 1 ... 5 V
DC 0.1 ... 10 V
可按需提供其他输出信号
载荷，单位：Ω
4 ... 20 mA: ≤（电源 - 10 V）/ 0.02 A
DC 1 ... 5 V: > 10k
DC 0.1 ... 10 V: > 20k
密封件
G ¼ A: FPM/FKM
G ¼ B: 无密封
¼ NPT:
G ¼ B 冲洗：NBR 1)
无密封
1) ***低允许介质和环境温度 -30 °C (-22 °F)
接液部件
316Ti，PH 级钢
关于密封材料，参见“过程连接”
非接液部件
内部系统填注液（仅 M-11 型）
箱体：316Ti
电气连接：
■ 圆形连接器 M12 x 1：黄铜镀镍
赫斯曼接头 DIN EN 175301-803 C：303, PA, PBT
电缆出线盒：PA
合成油
威卡M-10性能参数
测量范围：0...1.6 MPa 至 0...100 MPa
电流和电压输出信号
防护等级：IP 65或IP 67
外壳和接液部分材质均为不锈钢
负压保护
小巧的尺寸

M-10或M-11是微卡紧凑型压力变送器产品之一。对安装空间有较高要求的应用场合，该系列产品是理想的选择。
坚固耐用
尽管外形小巧紧凑，但是M-10和M-11能够测量的压力范围***大能至100 MPa。

该产品使用的不锈钢薄膜式传感器与压力接头的连接采用了***设计，确保了产品能够达到***高水准的测量性能，甚至可以用于测量动态压力或者压力脉冲。

高精度
M-10和M-11能够提供0.5%的精度，而且其稳定性也异常***。

平嵌隔膜
与其他微型压力变送器的不同，M-11配带平嵌隔膜式过程连接。
这种过程连接特别适合测量粘稠，含微粒或易结晶的测量介质。

德国wika压力传感器M-10的常用量程
M-10 ; 0 ... 1000 bar; 4 ... 20 mA, 2-wire
M-10 ; 0 ... 1000 psi; 4 ... 20 mA, 2-Leiter
M-10 ; 0 ... 10000 psi; 4 ... 20 mA, 2-Leiter
M-10 ; 0 ... 320 bar
M-10 ; 0 ... 600 bar; 4 ... 20 mA, 2-wire
M-11 ; 0 ... 100 bar; 4 ... 20 mA, 2-wire
M-11 ; 0 ... 25 bar; 4 ... 20 mA, 2-wire
