美国CCS压力开关604G2/3-75psi美国ccs液压油​压力开关  开关原理
CCS商-***商贸     李工  15388626179  同微信   QQ；1826994033

压力开关动作值设定：
a、如果电气回路电源断开无法用请用适用的电路检测器或灯箱。
b、依据压力开关的量程选用合适的可变压力源，将压力开关连接到该压力源（压力源带有标准压力表），进行压力设定，粗调至开关发出“哒"一声响声，接点状态改变（原常闭接点变为断开，原常开接点变为闭合）。
c、记住粗调时开关的动作值，与现场所需动作值作比较，然后用手拨动调整螺旋进行细调，直至实现现场所需动作值。
逆时针为升压设定   顺时针为降压设定

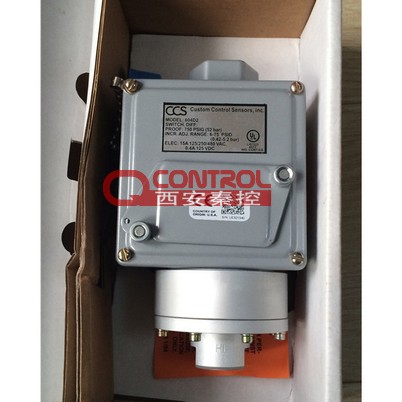

604G系列隔膜式压力开关

接口尺寸      1/4”NPT

接口材料      铝合金

隔膜材料      聚丁钠橡胶

接点形式和容量 SPDT，15A ，250VAC    SPDT 单刀双掷型号

                           DPDT， 5A， 250VAC    DPDT 双刀双掷型号

美国CCS常用型号：
604G1  604GM1  604GM1  604G2  604G11  604G3 604G5  604GZ1   604GZM1 604GZ2
604GZ11  604GZ3   604GZ5 604GZ7   604GZ1-7011  604GZ2-7011  604GZ11-7011
604GZ3-7011   604GZ5-7011  604GZ7-7011  604GZ9-7011 604GZ10-7011
604P12 604P15   604P21    604P31  604V1  604VZ1  604GV2  604GVZ2
604D1 604D2 604DM1 604DM2  604DZ1-7011    604DZ2-7011
646DZE1  646DZEM1  646DZE2    646DZE1-7011   646DZE2-7011 646DZE4-7011
646DZE11-7011  646DZE3-7011  646DZE5-7011   646GE1  646GE2   646GE11
646GE3  646GE5  646GZE1  646GZE2   646GZE11  646GZE3  646GZE5    646GZE7
646GZE1-7011  646GZE2-7011   646GZE11-7011  646GZE3-7011  646GZE5-7011
646GZE7-7011   646GZE9   646GZE10-7011   646PE12 646PE15  646PE21  646PE31

美国CCS压力开关 604GM1 604GZ1-7011 压力开关

工作原理

压力开关的是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

注意事项

压力开关广泛应用于家用、商用、汽车制冷系统的高、低压力保护控制，蒸汽工况和发电站;蓄能器,接收器,闪蒸罐,分离器,洗涤器,炼油装置。也可适用于各种设备工具的高、低压力保护控制。但在压力开关的选择中，须注意以下几点：

1.防爆的必要性：防爆形式分为隔爆型和本安型。

2.是否需要带指示：根据客户指示。

3. 接点数量：一接点（一个输出）或两接点（两个输出）。

4.设定值和压力范围的确定：推荐设定范围在压力范围的30%—65%之间，可设定范围为压力范围的15%—90%之间。

5.接断差的形式：可调式或固定式。

6.是否有脉动：如果压力有脉动或振动，需要带节流阀用以抑制脉动压力对仪表的损伤。

7.带隔膜的场合：测定腐蚀性、高黏度或温度过高时，需要选用带隔膜。
